Convertidor de óxido | Antioxido Cortec | Pintura Anticorrosiva Base Agua
Haga click para ver el product spotlight del Corrverter
Haga click para ver como funciona la protección VCI
<<Volver al listado de productos
Haga click para ver como funciona la protección VCI
<<Volver al listado de productos
¿Por qué debo elegir el convertidor fondo antioxido Corrverter® como primer anticorrosivo para metales?Todos los recubrimientos de Cortec® brindan una protección superior, aún a la intemperie en ambientes industriales severos, marinos y tropicales. |
||
|---|---|---|
Corrverter®Fondo antioxido | Convertidor de óxido base aguavsConvertidores de óxido tradicionales
En los ensayos de niebla salina se demuestra que Corrverter con terminación con VpCI 386 o VpCI 396 no muestran corrosión en la cruz después de 500hs. Productos convencionales muestran corrosión después de 250 horas. |
CORRVERTER |
CONVERTIDOR CONVENCIONAL |
|
|
|
  Ambos paneles fueron expuestos a 500hs de niebla salina según ASTM B 117. A la izquierda un panel tratado con Corrverter 2 manos y una de terminación de VpCI 386. A la derecha un panel tratado con 2 manos de Corrverter y una capa de terminación con VpCI 396. |
Ambos paneles fueron expuestos a 250hs de niebla salina según ASTM B 117. A la izquierda un panel tratado con una mano de antioxido de primera marca y dos manos de terminación de esmalte sintético. A la derecha un panel tratado con 2 manos de convertidor de óxido de primera marca y dos manos de terminación con esmalte sintético de primera marca. |
|

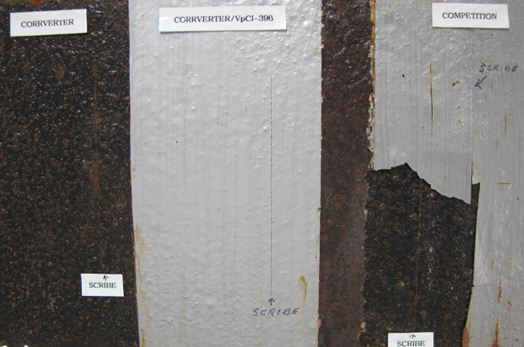

ENSAYOS DE NIEBLA SALINA (ASTM B 117) 1000 horasUn panel fue tratado integramente con Corrverter y en una sección fue dejado solo con este, en otra sección le fue dada una terminación con VpCI-396 y otra sección fue tratada con un revestimiento de terminación de la competencia. En las tres partes se hizo un corte longitudinal) |
 |
|
CORRVERTER®Antióxido base acuosa+VpCI® 386 Aluminio
|

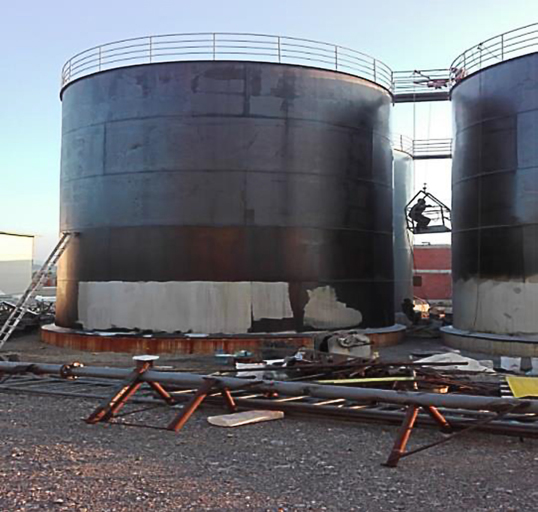

Las superficies exteriores de los silos estaban severamente corroídas debido a falta de mantenimiento. El cliente requería una restauración efectiva, económica, de bajo impacto ambiental, y sin necesidad de preparar la superficie con métodos como el sandblasting. Se definió una solución utilizando el fondo antióxido VpCI® CorrVerter y VpCI®-386 Aluminio. Primero se quitaron el óxido suelto y la suciedad con cepillo de alambre. Luego se aplicó el fondo antióxido CorrVerter® en una capa seca de 80-100 micrones, dependiendo del grado de corrosión. Luego del proceso de conversión, la superficie quedó de color negro. Luego de 10 horas, se aplicó mediante rociado VpCI®-386 Aluminio, en capa seca de aproximadamente 80 micrones sobre la superficie metálica, en una sola pasada y a temperatura de 20-25°C. De esta forma se restauraron los silos dándole una apariencia atractiva. |
|
 |
 |
|

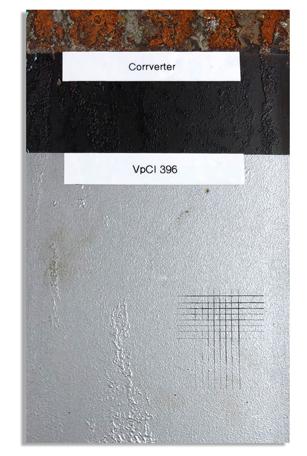

CORRVERTER®Convertidor de oxido base acuosa | Fondo antióxido base agua+VpCI®-396Recubrimiento anticorrosivo permanente uretánico curado por humedad |
 |
 |
 |

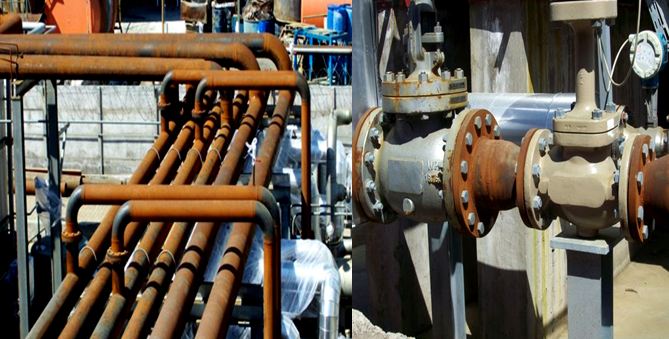

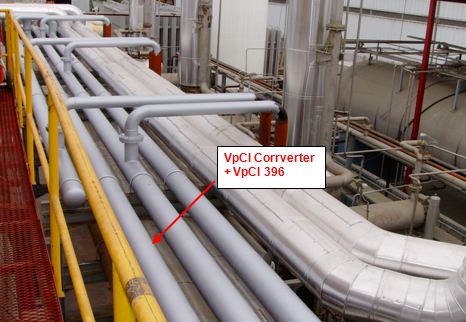

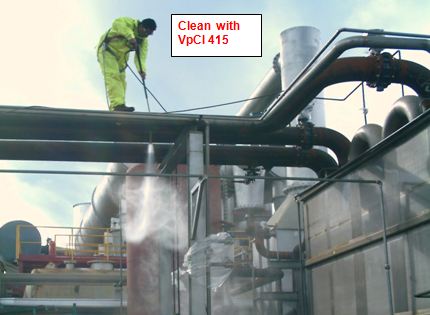

En pocas y simples etapas se logró una recuperación integral de una planta recuperadora de solventes con altos niveles de deterioro. |
|
CorrVerter® es primer fondo antioxido de base acuosa recomendado para aplicación a superficies de acero oxidadas o con deficiente preparación superficial, donde es necesaria una protección contra la corrosión y es difícil alcanzar una buena preparación de superficie. CorrVerter® está formulado para penetrar y la oxidación, penetrar hasta el metal base y detener la corrosión.
CorrVerter® contiene un novedoso agente quelante que modifica la superficie oxidada en una capa hidrofóbica pasiva. El fondo antioxido CorrVerter® combina el mencionado agente quelante con un látex base acuosa alto en sólidos, con una permeabilidad extremadamente baja al vapor de agua. La combinación del agente quelante activo con la capa formada por el látex, espesantes y dispersantes, ofrece una formulación única para un imprimante con una excelente protección contra la re-oxidación.
CorrVerter® no contiene ácido tánico o ácido fosfórico, provee una protección contra la corrosión a largo plazo para sustratos pobremente preparados, y puede aplicarse luego un recubrimiento con pinturas base solvente y base acuosa, sin corrimiento. Para aplicaciones a la intemperie puede utilizarse VpCI®-386 o VpCI®-387. Para aplicaciones en interiores, también puede utilizarse VpCI®-396.
La combinación de CorrVerter® y VpCI®-396 otorga el mejor recubrimiento para inmersión en agua, agua salada, hidrocarburos y agua de alta salinidad.
*Para mayor información contacte a nuestro Departamento Técnico.
| Color |
Líquido viscoso blanco
|
| Niebla salina | 1000 horas a 3 - 5 mils DFT (75-125 micrones DFT) |
| Temperatura de servicio | (-0°C a 70°C) |
| Densidad | 11.3-12.0 lb/gal (1.3-1.44 kg/l) |
| Dilución en agua | Hasta 10% |
| Cobertura | 67-278 ft²/gal (4.2-5.6 m2/l) |
| Sólidos totales | 52-58%, por peso |
| BOD/COD | N A |
Cortec® Logo is registered trademark of Cortec® Corporation
